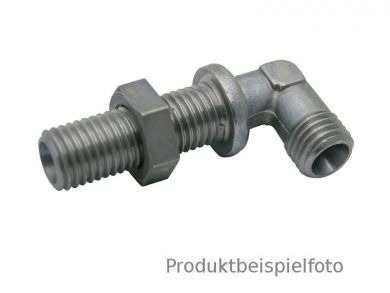

28L M36x2 Winkel-Schottverschraubung 90° OMS

28L M36x2 Winkel-Schottverschraubung 90° - Typ WSV

Die 90°-Schottverschraubung/ Rohrverschraubung/ Schneidringverschraubung für 28L entspricht Ausführung DIN 2353.

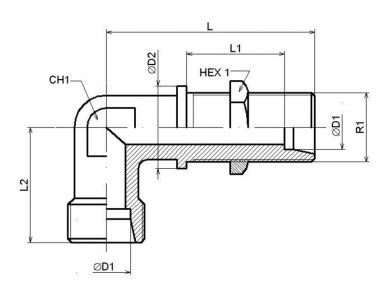

Technische Daten RA Ø = 28mm 90° Schottverschraubung - leichte Baureihe

D1 [mm]	D2 [mm]	Gewinde	HEX1 [mm]	CH1 [mm]	L [mm]	L1 [mm]	L2 [mm]	Nenndruck [bar]
28	42	M 36 x 2	46	36	77,0	35,5	38,0	160

Lieferumfang 90° Winkel Schottverschraubung 28L:

Im Lieferumfang ist eine 90° Schottverschraubung für Rohrleitungen mit 28mm Außendurchmesser enthalten.
