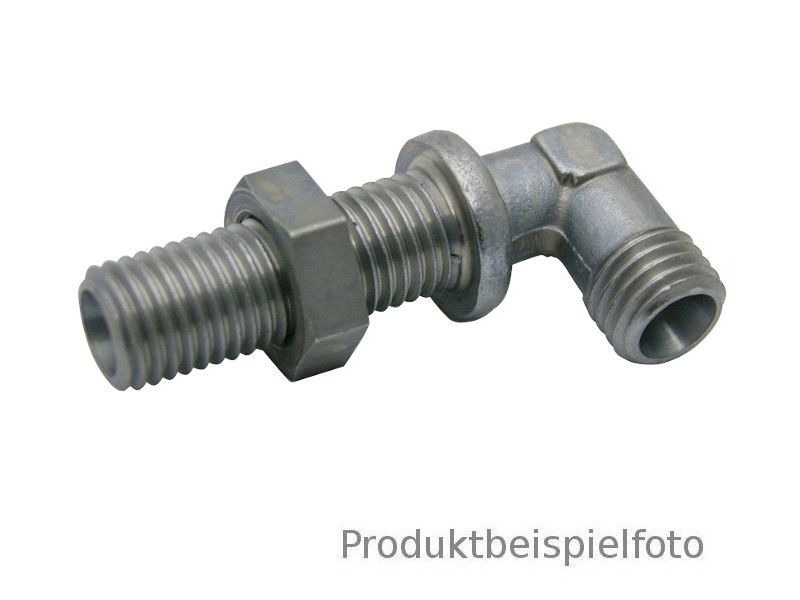

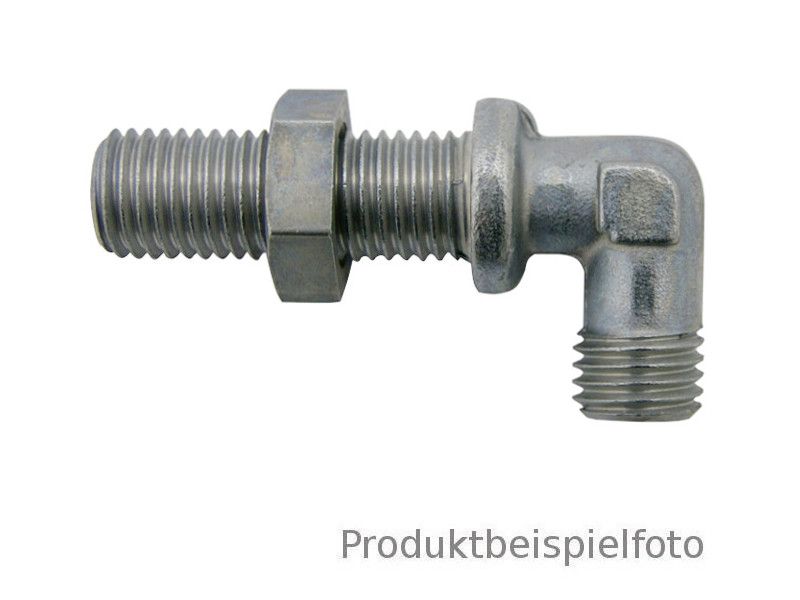

16S M24x1.5 Winkel-Schottverschraubung 90° OMS

16S M24x1,5 Winkel-Schottverschraubung 90° - Typ WSV

Die 90°-Schottverschraubung/ Rohrverschraubung/ Schneidringverschraubung für 16S entspricht Ausführung DIN 2353.

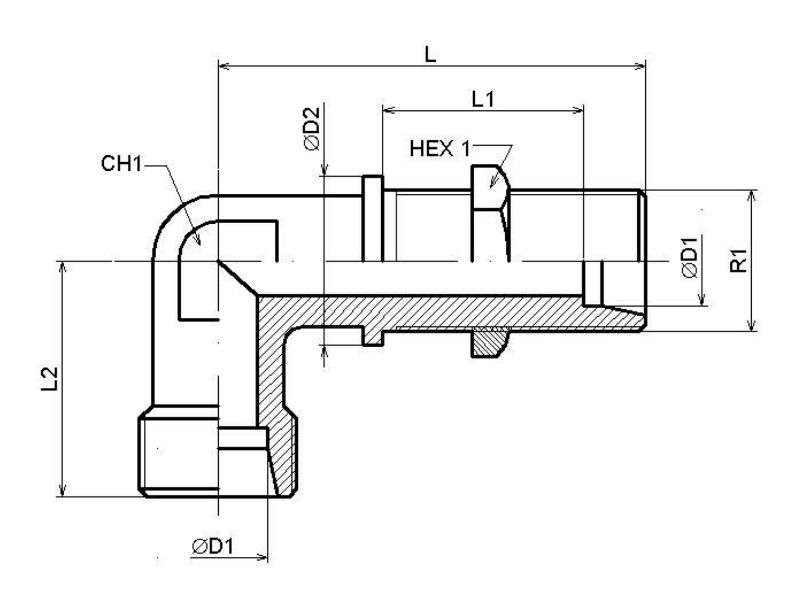

Technische Daten RA Ø = 16mm 90° Schottverschraubung - schwere Baureihe

D1 [mm]	D2 [mm]	Gewinde	HEX1 [mm]	CH1 [mm]	L [mm]	L1 [mm]	L2 [mm]	Nenndruck [bar]
16	30	M 24 x 1,5	32	24	64,0	31,5	33,0	400

Lieferumfang 90° Winkel Schottverschraubung 16S:

Im Lieferumfang ist eine 90° Schottverschraubung für Rohrleitungen mit 16mm Außendurchmesser enthalten.
