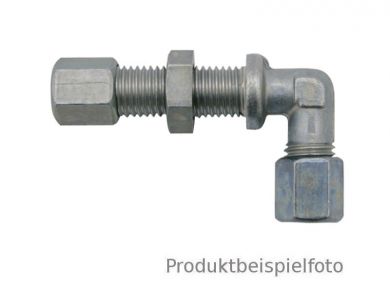

10S M18x1.5 Winkel-Schottverschraubung 90° MMS

10S M18x1,5 Winkel-Schottverschraubung 90° - Typ WSV

Die 90°-Schottverschraubung/ Rohrverschraubung/ Schneidringverschraubung für 10S entspricht Ausführung DIN 2353.

Technische Daten RA Ø = 10mm 90° Schottverschraubung - schwere Baureihe

D1 [mm]	D2 [mm]	Gewinde	HEX1 [mm]	HEX2 [mm]	CH1 [mm]	L [mm]	L1 [mm]	L2 [mm]	Nenndruck [bar]
10	24	M 18 x 1,5	24	22	17	66,0	29,5	34,0	630

Lieferumfang 90° Winkel Schottverschraubung 10S:

Im Lieferumfang sind eine 90° Schottverschraubung für Rohrleitungen mit 10mm Außendurchmesser, 2x Schneidringe und 2x Überwurfmuttern enthalten.
