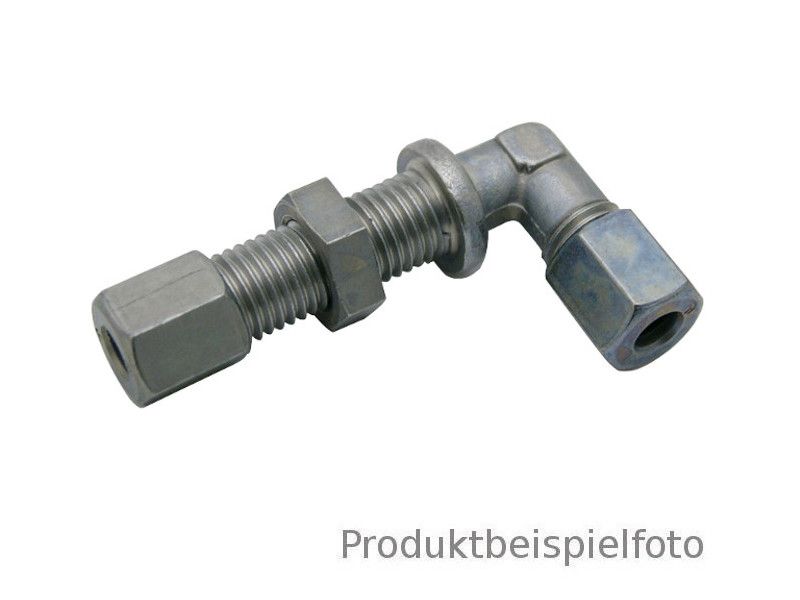

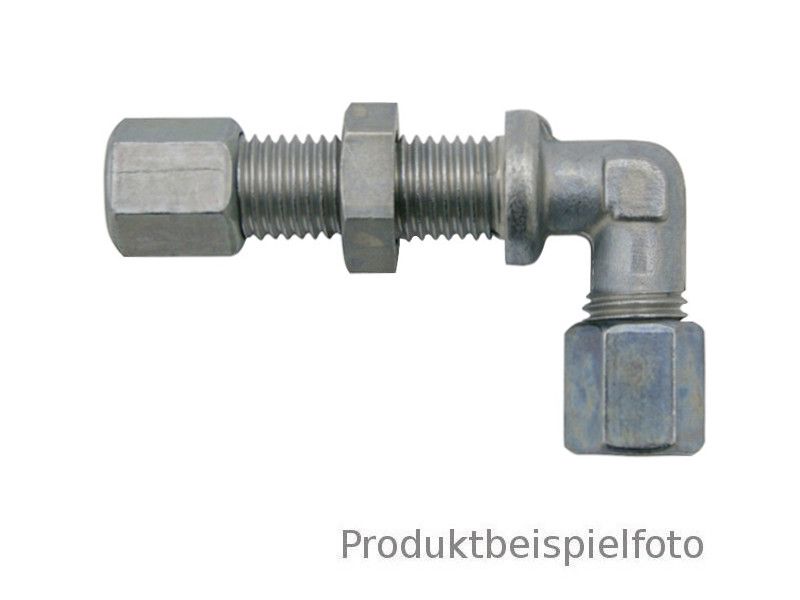

20S M30x2 Winkel-Schottverschraubung 90° MMS

20S M30x2 Winkel-Schottverschraubung 90° - Typ WSV

Die 90°-Schottverschraubung/ Rohrverschraubung/ Schneidringverschraubung für 20S entspricht Ausführung DIN 2353.

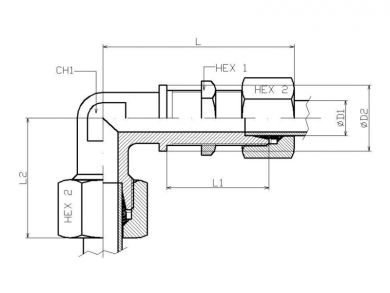

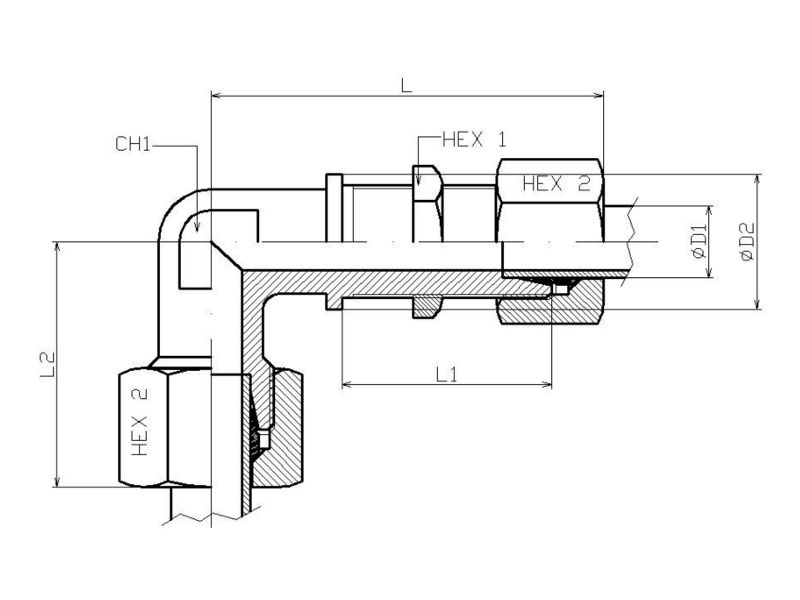

Technische Daten RA Ø = 20mm 90° Schottverschraubung - schwere Baureihe

D1 [mm]	D2 [mm]	Gewinde	HEX1 [mm]	HEX2 [mm]	CH1 [mm]	L [mm]	L1 [mm]	L2 [mm]	Nenndruck [bar]
20	36	M 30 x 2	41	36	27	85,0	33,5	48,0	400

Lieferumfang 90° Winkel Schottverschraubung 20S:

Im Lieferumfang sind eine 90° Schottverschraubung für Rohrleitungen mit 20mm Außendurchmesser, 2x Schneidringe und 2x Überwurfmuttern enthalten.
