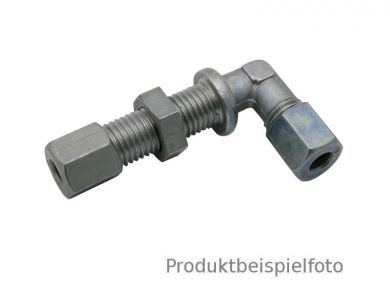

8S M16x1.5 Winkel-Schottverschraubung 90° MMS

8S M16x1,5 Winkel-Schottverschraubung 90° - Typ WSV

Die 90°-Schottverschraubung/ Rohrverschraubung/ Schneidringverschraubung für 8S entspricht Ausführung DIN 2353.

Technische Daten RA Ø = 8mm 90° Schottverschraubung - schwere Baureihe

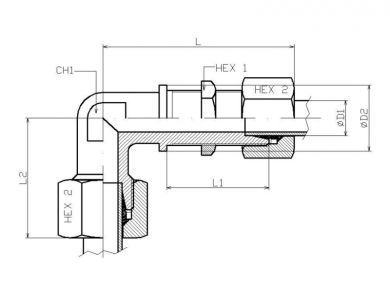

D1 [mm]	D2 [mm]	Gewinde	HEX1 [mm]	HEX2 [mm]	CH1 [mm]	L [mm]	L1 [mm]	L2 [mm]	Nenndruck [bar]
8	22	M 16 x 1,5	22	19	14	62,0	29,0	32,0	630

Lieferumfang 90° Winkel Schottverschraubung 8S:

Im Lieferumfang sind eine 90° Schottverschraubung für Rohrleitungen mit 8mm Außendurchmesser, 2x Schneidringe und 2x Überwurfmuttern enthalten.
